(Z)DBE6 (Z)DBEE6型比例溢流阀 DBEE 6-2X/100YG24K31A1M

	(Z)DBE6 (Z)DBEE6型比例溢流阀
	商品型号：	DBEE 6-2X/100YG24K31A1M
	商品品牌：	力士乐(Rexroth)
	点击次数：
(Z)DBE6 (Z)DBEE6型比例溢流阀详细技术参数:

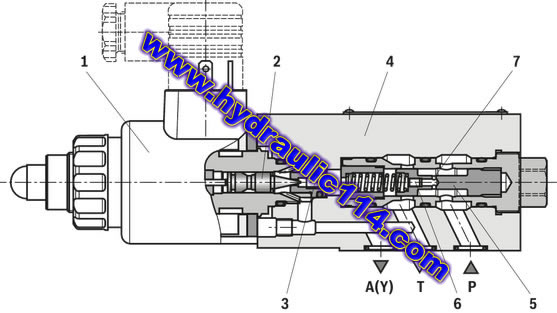

(Z)DBE 型先导式比例溢流阀产品说明 (Z)DBE 型先导式比例溢流阀由比例电磁铁启用。此阀门可用于限制系统压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成为先导控制级和主级。先导控制组件由比例电磁铁 (1)、阀架 (2) 和阀座 (3) 组成。主级由壳体 (4) 和主阀心装配 (5) 组成。比例电磁铁将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。可通过比例电磁铁 (1) 根据控制值设置系统压力。系统向通道 P 处施加的压力作用于主阀芯装配 (5) 右侧。同时，系统压力将通过装配有喷嘴 (6) 的控制油路 (7) 作用于阀芯的弹簧负载侧。通过先导管路 (3) 的阀座，弹簧腔阀架 (2) 处压力可克服比例电磁铁 (1) 的力。当压力达到预设值时，阀架 (3) 将被从阀座上提起。此时先导油（取决于型号）即可通过油口 A (Y) 向外泄油或向内部油箱泄油，这也会限制主阀芯 (5) 弹簧负载侧的压力。如果系统压力继续缓速上升，则阀芯右侧高压将把阀芯向左推进至 P 到 T 的控制位置。在处于最小控制电流（对应于零控制值）时，将设置最小调定压力。 注意！ 防止油箱管路空载运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 1 bar）。 型号 DBE (Z)DBEE 型先导式比例溢流阀由比例电磁铁启用。此阀门可用于限制系统压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成为先导控制级和主级。先导控制组件由比例电磁铁 (1)、阀架 (2) 和阀座 (3) 组成。在比例电磁铁上，还配备带控制电子元件的壳体 (10)。将电源电压和控制值电压施加于连接器 (11)。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。主级由壳体 (4) 和主阀心装配 (5) 组成。比例电磁铁将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。可通过比例电磁铁 (1) 根据控制值设置系统压力。系统向通道 P 处施加的压力作用于主阀芯装配 (5) 右侧。同时，系统压力将通过装配有喷嘴 (6) 的控制油路 (7) 作用于阀芯的弹簧负载侧。通过先导管路 (3) 的阀座，弹簧腔阀架 (2) 处压力可克服比例电磁铁 (1) 的力。当压力达到预设值时，阀架 (3) 将被从阀座上提起。此时先导油（取决于型号）即可通过油口 A (Y) 向外泄油或向内部油箱泄油，这也会限制主阀芯 (5) 弹簧负载侧的压力。如果系统压力继续缓速上升，则阀芯右侧高压将把阀芯向左推进至 P 到 T 的控制位置。在处于最小控制电流（对应于零控制值）时，将设置最小调定压力。 注意！ 防止油箱管路空载运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 1 bar）。
